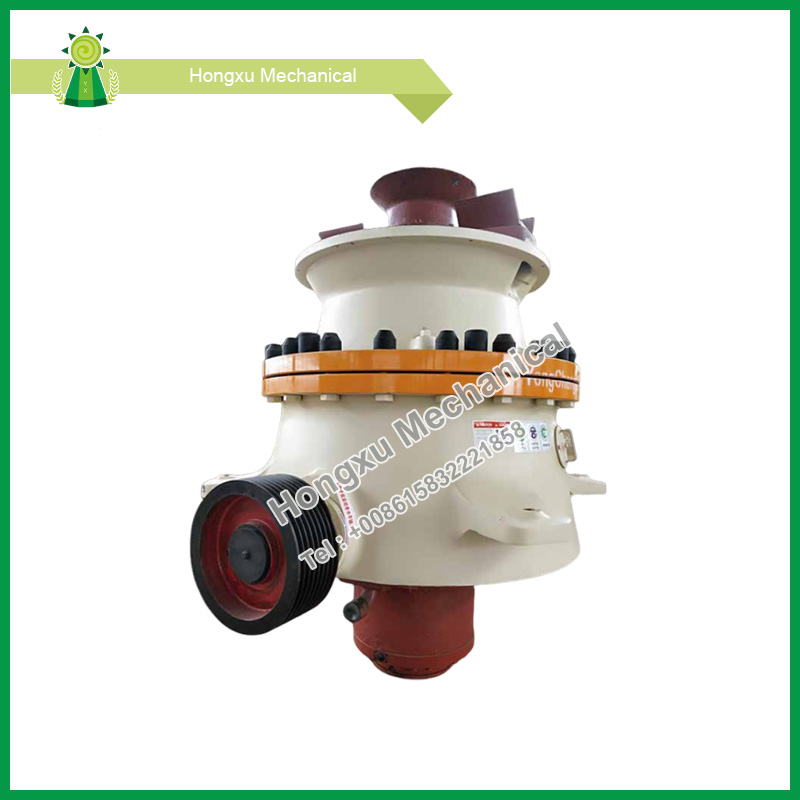

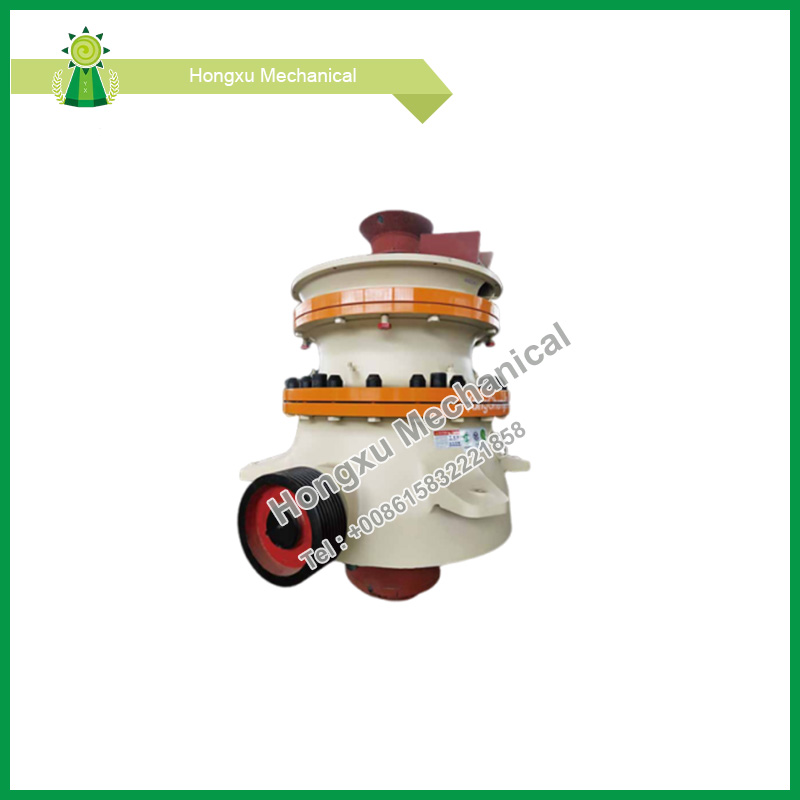

เครื่องบดกรวยไฮดรอลิกกระบอกเดียวซีรีย์ GP

Hongxu Machinery Co., Ltd. ผู้ผลิตอุปกรณ์แปรรูปวัสดุแข็งระดับมืออาชีพ ภูมิใจนำเสนอเครื่องบดกรวยไฮดรอลิกกระบอกเดียวซีรีส์ GP ของเรา เครื่องบดซีรีส์นี้สามารถแปรรูปวัสดุแข็ง เช่น หินแกรนิต เหมาะสำหรับการบดขั้นทุติยภูมิถึงควอเตอร์นารี และช่วยให้สามารถสลับหลายห้องได้โดยการเปลี่ยนชิ้นส่วนที่สึกหรอ การบำรุงรักษาก็ทำได้ง่ายเช่นกัน ด้วยบริการหลังการขายที่ครอบคลุมของ Hongxu Machinery เครื่องบดซีรีส์นี้จึงรับประกันการทำงานที่มั่นคงและมีประสิทธิภาพสำหรับองค์กรเหมืองทรายขนาดกลางถึงขนาดใหญ่

ส่งคำถาม

รายละเอียดสินค้า

เครื่องบดกรวยไฮดรอลิกกระบอกเดียวซีรีส์ GP ใช้มอเตอร์ไฟฟ้าเป็นแหล่งพลังงาน ใช้เพลาแนวนอนและเกียร์เพื่อส่งกำลัง ซึ่งขับเคลื่อนปลอกเยื้องศูนย์ให้หมุน จากนั้นการหมุนนี้จะทำให้กำแพงบดมีการเคลื่อนที่แบบสั่นผิดปกติ ในระหว่างการดำเนินการบด ระยะห่างระหว่างผนังบดและผนังกรามจะเกิดขึ้นเป็นระยะๆ ส่งผลให้มีการบีบอัดและการบดวัสดุแข็งอย่างต่อเนื่อง เช่น หินแกรนิต แร่ และกรวดแม่น้ำ เสร็จสิ้นการประมวลผลจากวัตถุดิบไปเป็นผลิตภัณฑ์สำเร็จรูปที่ตรงตามข้อกำหนดขนาดอนุภาค อุปกรณ์นี้ใช้การออกแบบแบบโมดูลาร์ ยูนิตหลักเดียวกันสามารถสลับระหว่างห้องประเภทต่างๆ สำหรับการบดหยาบ ปานกลาง และละเอียดได้ง่ายๆ โดยการเปลี่ยนชิ้นส่วนที่ทนทานต่อการสึกหรอ นอกจากนี้ ช่องระบายยังสามารถปรับแบบไดนามิกได้ด้วยแรงดันไฮดรอลิกในขณะที่อุปกรณ์กำลังทำงาน เมื่อใช้ร่วมกับชิ้นส่วนที่ทนทานต่อการสึกหรอจากเครื่องจักรที่มีความแม่นยำสูง (ไม่จำเป็นต้องบรรจุหีบห่อสำหรับการติดตั้ง) ทำให้การทำงานและการบำรุงรักษาง่ายขึ้นอย่างมาก ทำให้เหมาะสำหรับความต้องการบดหลายกระบวนการขององค์กรทรายและกรวดและเหมืองแร่ขนาดใหญ่และขนาดกลาง

พารามิเตอร์ทางเทคนิค

แบบอย่าง	โพรง	พอร์ตฟีด (มม.)	ขนาดอนุภาคฟีดสูงสุด (มม.)	การปล่อยวัสดุขั้นต่ำ (มม.)			การปล่อยสูงสุด (มม.)			กำลังมอเตอร์ (KW)	น้ำหนักหน่วยหลัก (กก.)
แบบอย่าง	โพรง	พอร์ตฟีด (มม.)	ขนาดอนุภาคฟีดสูงสุด (มม.)	จังหวะ	จังหวะ	จังหวะ	จังหวะ	จังหวะ	จังหวะ
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

ตัวเลขกำลังการผลิตในตารางมีไว้เพื่อการอ้างอิงเท่านั้น และใช้กับหินแกรนิตความแข็งปานกลางที่มีความหนาแน่นรวม 1.6 ตัน/ลูกบาศก์เมตร เมื่อห้องบดเต็ม ผลลัพธ์อ้างอิงสำหรับวัสดุอื่นๆ สามารถประมาณได้โดยการแปลงความหนาแน่นรวม

ประเภทห้องเพาะเลี้ยงและระยะชักที่แตกต่างกันมีช่วงช่องทางจำหน่ายที่แตกต่างกัน ค้นหาขนาดพอร์ตจำหน่ายที่อนุญาตในตารางพารามิเตอร์หลัก และรวมเข้ากับข้อมูลอ้างอิงกำลังการผลิต การคายประจุสูงสุดจะเพิ่มขึ้นเมื่อผนังบดและผนังห้องบดสึกหรอ

การวิเคราะห์โครงสร้าง

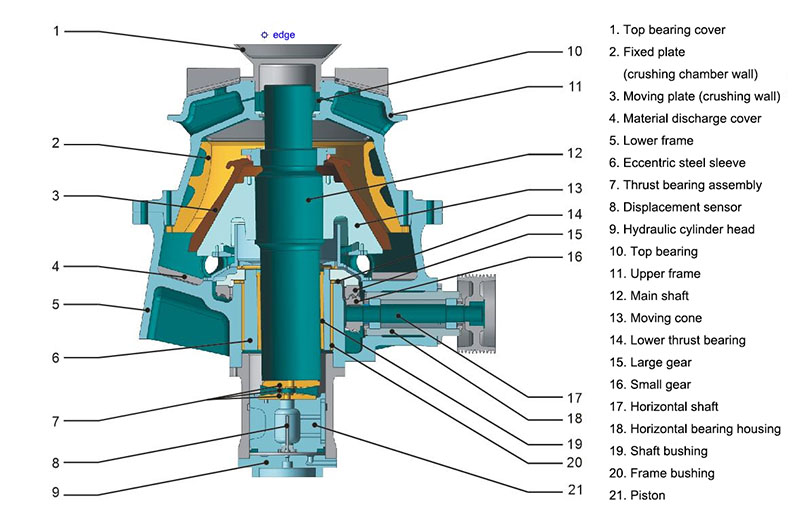

แผนภาพนี้แสดงโครงสร้างของเครื่องบดกรวยไฮดรอลิกสูบเดียวซีรีส์ GP ซึ่งส่วนใหญ่ประกอบด้วยฝาครอบลูกปืนด้านบน แผ่นยึด (ผนังกราม) แผ่นเคลื่อนที่ (ผนังบด) โครง ปลอกเหล็กประหลาด ระบบไฮดรอลิก และส่วนประกอบระบบส่งกำลัง

GP series single-cylinder hydraulic cone crusher

คุณสมบัติผลิตภัณฑ์

1. ความสามารถในการปรับเปลี่ยนได้หลายห้อง: หน่วยหลักเดียวกันสามารถสลับระหว่างห้องบดหยาบ ปานกลาง และละเอียดได้ เพียงเปลี่ยนชิ้นส่วนที่ทนทานต่อการสึกหรอ โดยครอบคลุมสถานการณ์การบดในระดับรองไปจนถึงการบดแบบควอเทอร์นารี และตรงกับข้อกำหนดของกระบวนการที่แตกต่างกันได้อย่างยืดหยุ่น

2. รูปร่างอนุภาคผลิตภัณฑ์สำเร็จรูปที่ยอดเยี่ยม: เครื่องบดมีโครงสร้างห้องบดที่ได้รับการปรับปรุงให้เหมาะสม ความถี่ในการบดที่เหมาะสม และความเยื้องศูนย์ เมื่อรวมกับหลักการบดแบบเป็นชั้น จะผลิตผลิตภัณฑ์สำเร็จรูปที่มีขนาดอนุภาคสม่ำเสมอและรูปร่างของอนุภาคสม่ำเสมอ ซึ่งตรงตามมาตรฐานรวมคุณภาพสูง

3. ประสิทธิภาพความจุที่โดดเด่น: เฟรมที่แข็งแกร่งรองรับการทำงานที่มีกำลังสูงและการออกแบบความเยื้องศูนย์ขนาดใหญ่ยังช่วยเพิ่มปริมาณงานของวัสดุ ทำให้สามารถดำเนินการบดในปริมาณมากได้อย่างมีเสถียรภาพ

4. ต้นทุนโดยรวมที่ควบคุมได้: การออกแบบห้องที่ได้รับการปรับปรุงและชิ้นส่วนที่ทนต่อการสึกหรอคุณภาพสูงช่วยลดการใช้เหล็กต่อหน่วย โหมดการบดแบบหลายชั้นและการป้อนแบบเต็มช่วยปรับปรุงการใช้อุปกรณ์และควบคุมต้นทุนการผลิตได้อย่างมีประสิทธิภาพ

5. การดำเนินงานและการบำรุงรักษาที่สะดวกและมีประสิทธิภาพ: ช่องระบายของเครื่องบดรองรับการปรับไฮดรอลิกแบบไดนามิก คุณสามารถปรับให้เป็นกำลังที่เหมาะสมได้ด้วยปุ่มเดียวในขณะที่เครื่องบดทำงาน ชิ้นส่วนที่ทนทานต่อการสึกหรอได้รับการตัดเฉือนอย่างแม่นยำ คุณจึงไม่จำเป็นต้องใช้ฟิลเลอร์ในการติดตั้ง ช่วยให้เปลี่ยนชิ้นส่วนได้อย่างรวดเร็วและลดเวลาหยุดทำงานลงอย่างมาก

6. ระบบอัตโนมัติระดับสูง: เครื่องบดมีระบบควบคุม PLC ข้อมูลการทำงานของอุปกรณ์และสถานะจะแสดงบนหน้าจอสัมผัสแบบเรียลไทม์ การดำเนินการนั้นเข้าใจง่ายและเรียบง่าย สายการผลิตขนาดใหญ่สามารถทำงานได้เต็มรูปแบบโดยอัตโนมัติ ซึ่งช่วยลดความจำเป็นในการทำงานด้วยตนเอง

รับประกันหลังการขาย

Hongxu Machinery ให้การสนับสนุนหลังการขายอย่างสมบูรณ์สำหรับเครื่องบดกรวยไฮดรอลิกกระบอกเดียวซีรีส์ GP ทีมงานมืออาชีพของบริษัทสามารถตอบสนองความต้องการได้อย่างรวดเร็ว เช่น การตั้งค่าอุปกรณ์และการแก้ไขข้อผิดพลาดของเครื่องจักร ทีมงานยังให้คำแนะนำในการเปลี่ยนชิ้นส่วนที่ทนทานต่อการสึกหรอและให้บริการตรวจสอบตามปกติ นอกจากนี้ ทีมงานจะปรับพารามิเตอร์อุปกรณ์ให้เหมาะสมตามเงื่อนไขการผลิตของลูกค้าเพื่อให้แน่ใจว่าอุปกรณ์ทำงานได้อย่างเสถียรและมีประสิทธิภาพเป็นเวลานาน
